Những khó khăn trong thiết kế multi sheet

Một trong những khó khăn lớn nhất của việc kiểm soát các net, port, off sheet connector khắp mọi nơi. Những thành phần trên giúp thiết kê sch rất gọn gàng và sáng. Nó làm sch trông rất chuyên nghiệp và phân tách được các khối linh kiện. Tuy nhiên nó lại gây khó khăn trong việc nhìn kết nối. Cùng tìm hiểu design insight trong bài viết này.

Những kết nối từ các sheet khác nhau khi cần tìm xem nó đang được kết nối tới sheet nào thật khó khăn.

Tính năng design insight giúp nhìn tổng quan kết nối

Tính năng này cho phép người thiết kế có thể nhìn và chuyển nhanh đến sheet có kết nối, kiểm tra nhanh thông tin về supplier của linh kiện.

Bật tính năng design insight

Ở giao diện bình thường, ấn phím tắt O P để mở cửa sổ Preferences, nơi có nhiều cài đặt nhất của Altium designer.

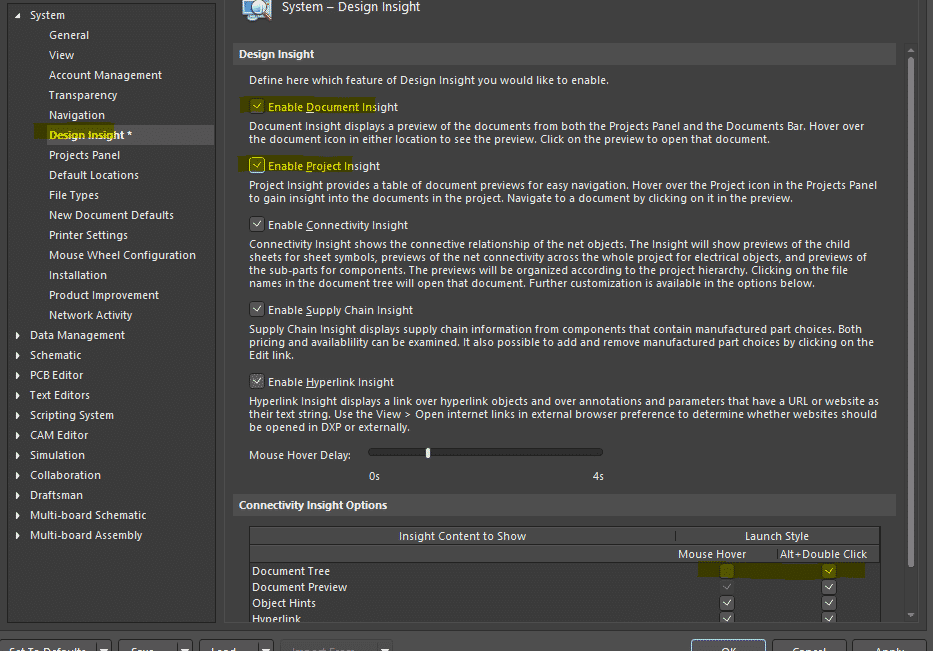

preferences-altium
Preferences altium designer

Để bật tính năng này cần chọn vào 2 mục

  • Enable Document Insight
  • Enable Project Insight

Ở phía dưới có thể tùy chọn các cách để hiện thị pop-up

  • Đưa chuột và giữ ở net, port, off sheet connector
  • Giữ ALT và double click vào đối tượng.

Lưu ý khi sử dụng tính năng design insight

Để design insight hoạt động được với dự án đang mở, dự án cần được build. Cần ấn C C để build dự án. Từ đó Altium mới có thể track được các net ở các sheet khác nhau và đưa ra trên pop-up

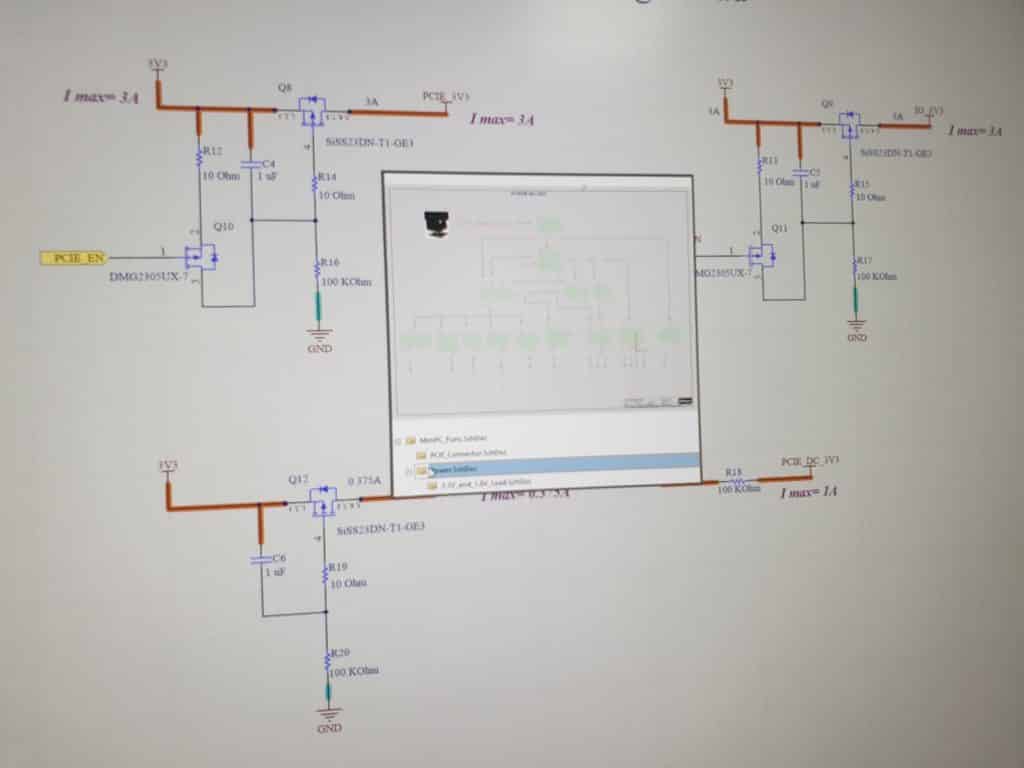

designinsight pop-up
design-insight-pop-up

Đưa chuột vào tên các sheet hiện ra  trên pop-up có thể chuyển nhanh sang sheet đó

Đưa chuột vào một linh kiện đang được chọn, altium sẽ hiện lên thông tin về supplier của linh kiện.

Mời xem chi tiết hơn tại đây.

Nhiều tính năng mới của altium liên tục cập nhật ở đây:
